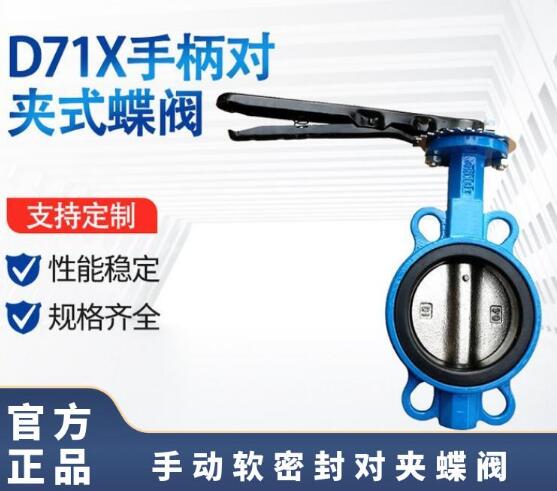

一、手動蝶閥D71X-16Q DN125 GB/T32808產品概述

D71X對夾式橡膠軟密封蝶閥是閥門研制的軟密封中線對夾式蝶閥，雙偏心法蘭式蝶閥結構緊湊，90°回轉開關輕松，密封可靠，使用壽命長，被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中，作為調節和截止使用。

二、產品特點手動蝶閥D71X-16Q DN125 GB/T32808

1、本閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。
2、密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。
3、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。
4、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。
5、蝶板采用框架結構，強度高，過流面積大，流阻小。
6、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。
7、本閥結構獨特，操作靈活，省力，方便。

三、手動蝶閥D71X-16Q DN125 GB/T32808主要技術參數

D71X對夾式橡膠軟密封蝶閥PN6～PN16主要技術參數
公稱通經DN（mm)	50～2000		50～1600
公稱壓力PN（Mpa)	0.6	1.0	1.6
密封試驗(Mpa)	0.66	1.1	1.76
強度試驗(Mpa)	0.9	1.5	2.4
適用溫度	丁腈橡膠：-40℃～90℃氟橡膠：-20℃～200℃
適用介質	水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率	符合GB/T13927-92標準
驅動方式	蝸輪傳動、電動、氣動、液動
